RAID가 지원되는 듀얼 외장하드 케이스

노트북 PC를 구입해 사용한지 몇 년이 지나면 새로운 노트북을 장만하게 된다. 그리고 오래된 노트북에서 HDD와 SSD 등을 적출해 외장하드 케이스에 넣어 사하는 경우도 많다. 하지만 노트북을 교체하면 할 수록 아직 고장나지 않은 2.5인치 HDD나 SSD는 쌓여가기 마련이다. 그런 와중에 두 개 이상의 HDD를 넣을 수 있는 RAID가 지원되는 외장하드 케이스는 없을까 궁금해져서 인터넷 쇼핑몰을 검색하기 시작했다. 하지만 국내에서는 쓸만해 보이는 RAID 0,1 지원되는 외장하드 케이스를 만들어 파는 곳을 찾을 수 없었다. 결국 해외 쇼핑몰을 검색했고 알리에서 만만한 물건을 찾을 수 있었다.

ACASIS의 EC-7252 (RAID 지원)

아카시스의 EC-7252는 케이스 내부의 DIP 스위치 설정을 통해 RAID 0과 1, 그리고 JBOD와 SPAN 모드를 지원하는 2.5인치 듀얼 외장하드 케이스다.

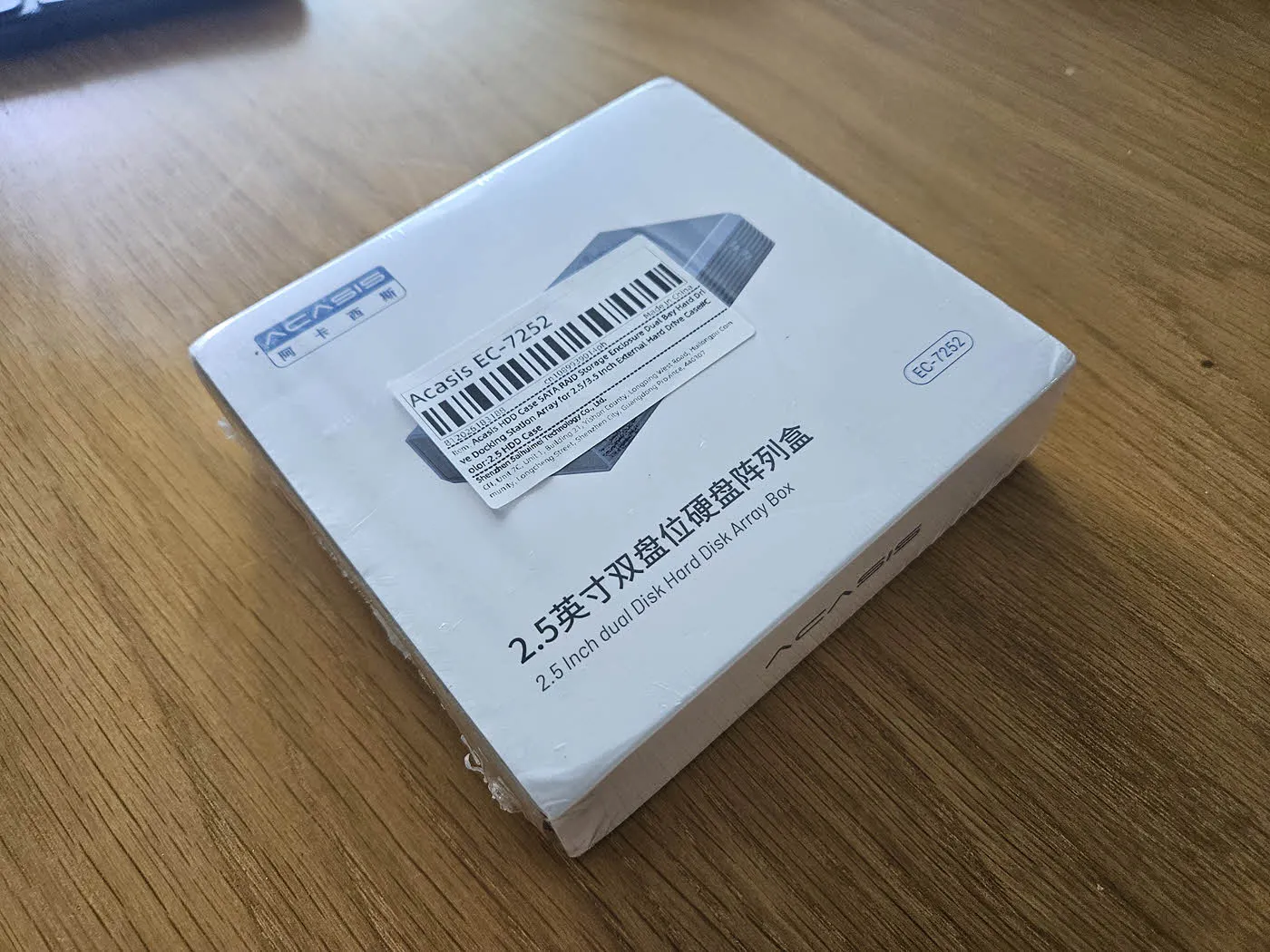

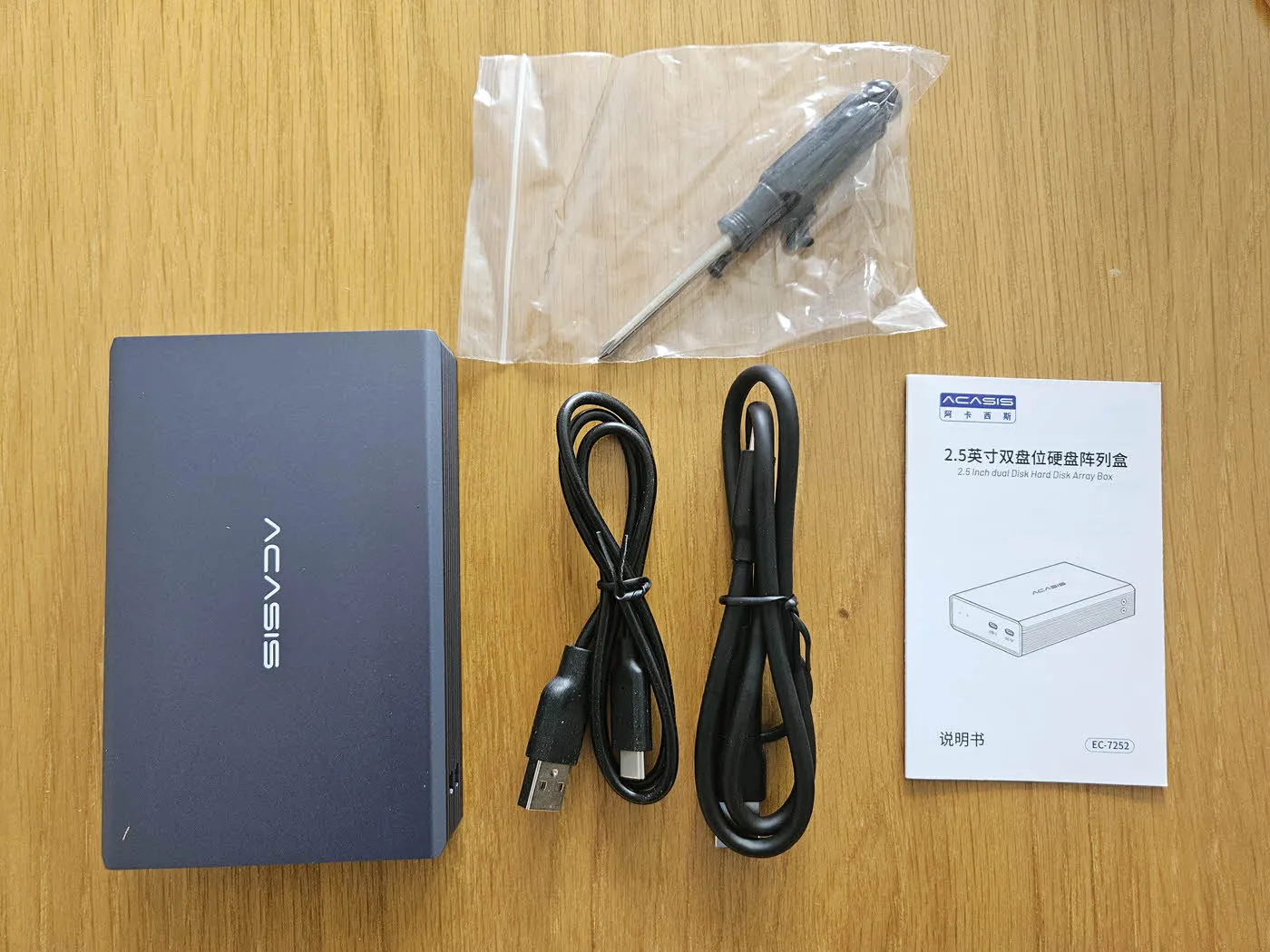

국내에서는 구입할 수 없었고 해외 쇼핑몰에서 직구를 통해 구매했다. 해외 쇼핑몰 답게 열흘이 넘게 걸려 배송되었다. 박스가 조금 구겨지긴 했지만 물건 자체는 문제가 없었다. 구성품은 다음과 같다.

ACASIS 라고 씌어 있는 케이스는 2.5인치 HDD 2개를 장착할 수 있는 슬라이딩방식의 HDD 거치대가 내부에 들어 있다. 케이블 1개는 USB-C to C 타입 데이터 케이블과 USB C to C 이면서 한쪽에 A 타입 어댑터가 함께 달려 있는 케이블이 함께 제공된다. 즉 케이블은 2개다. 케이블을 2개 씩이나 제공하는 이유는 HDD를 두개나 구동해야 하기 때문에 스마트폰, 태블릿 등 본체에서 공급하는 전력이 부족할 때 외부 전원을 추가로 공급해야 하기 때문이다. 그래서 케이스 상단에 C 타입 포트 2개가 있고 1개는 전력공급용 DV 5v , 1개는 데이터 전송 및 전력공급 겸용이다. 마지막으로 슬라이딩 방식의 내부 HDD 케이스를 외부 케이스와 고정시키는 볼트 4개와 드라이버가 함께 제공된다. 그리고 설명서도 있다. (영문과 중문)

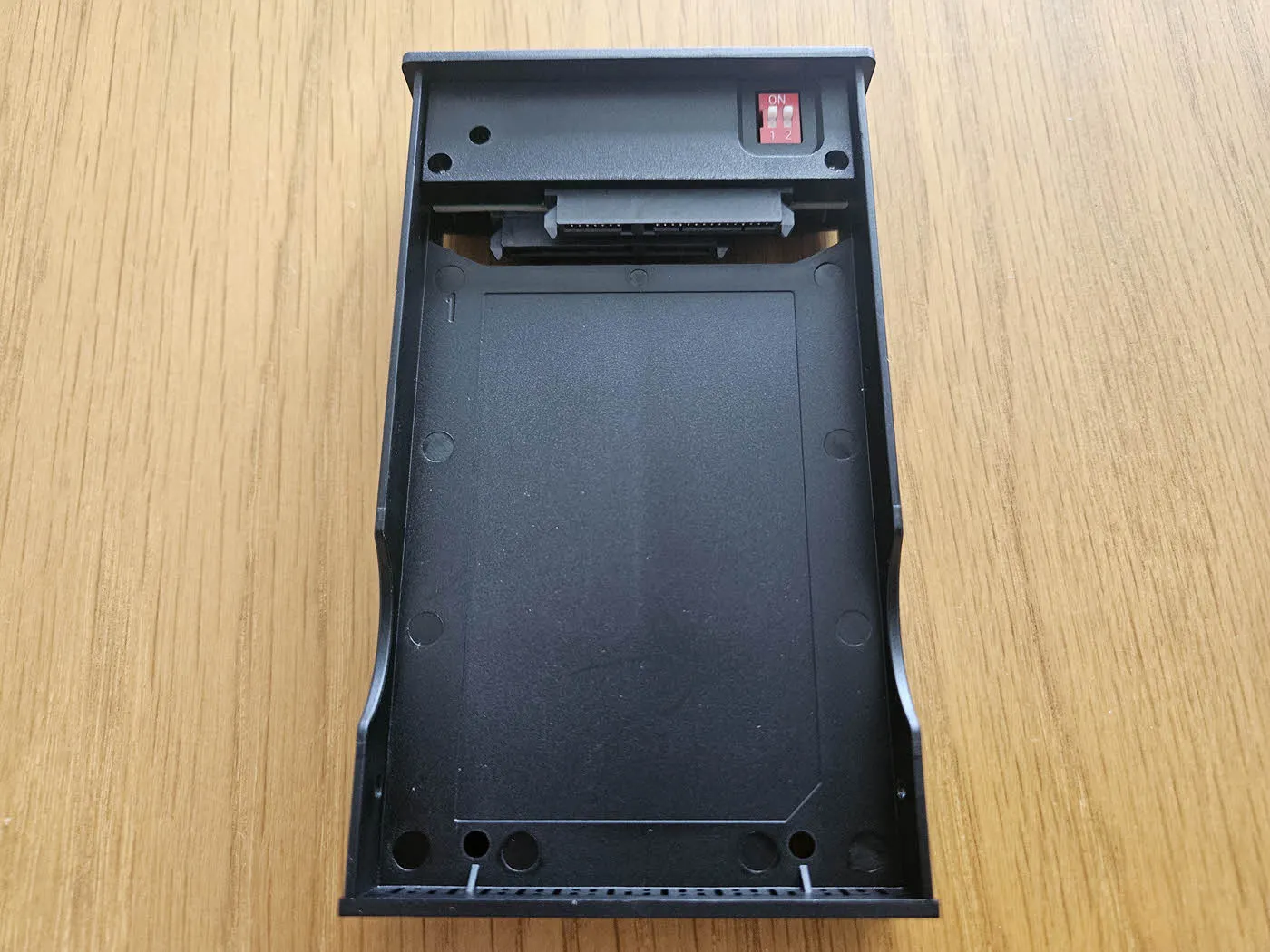

슬라이딩 거치대를 빼내면 아래 사진처럼 HDD를 2개 장착할 수 있는 SATA 포트가 보인다. 그리고 한쪽 면에 빨간색 DIP 스위치가 있다. 이 스위치를 움직여 RAID 0, 1 그리고 JBOD와 SPAN 모드를 설정할 수 있다.

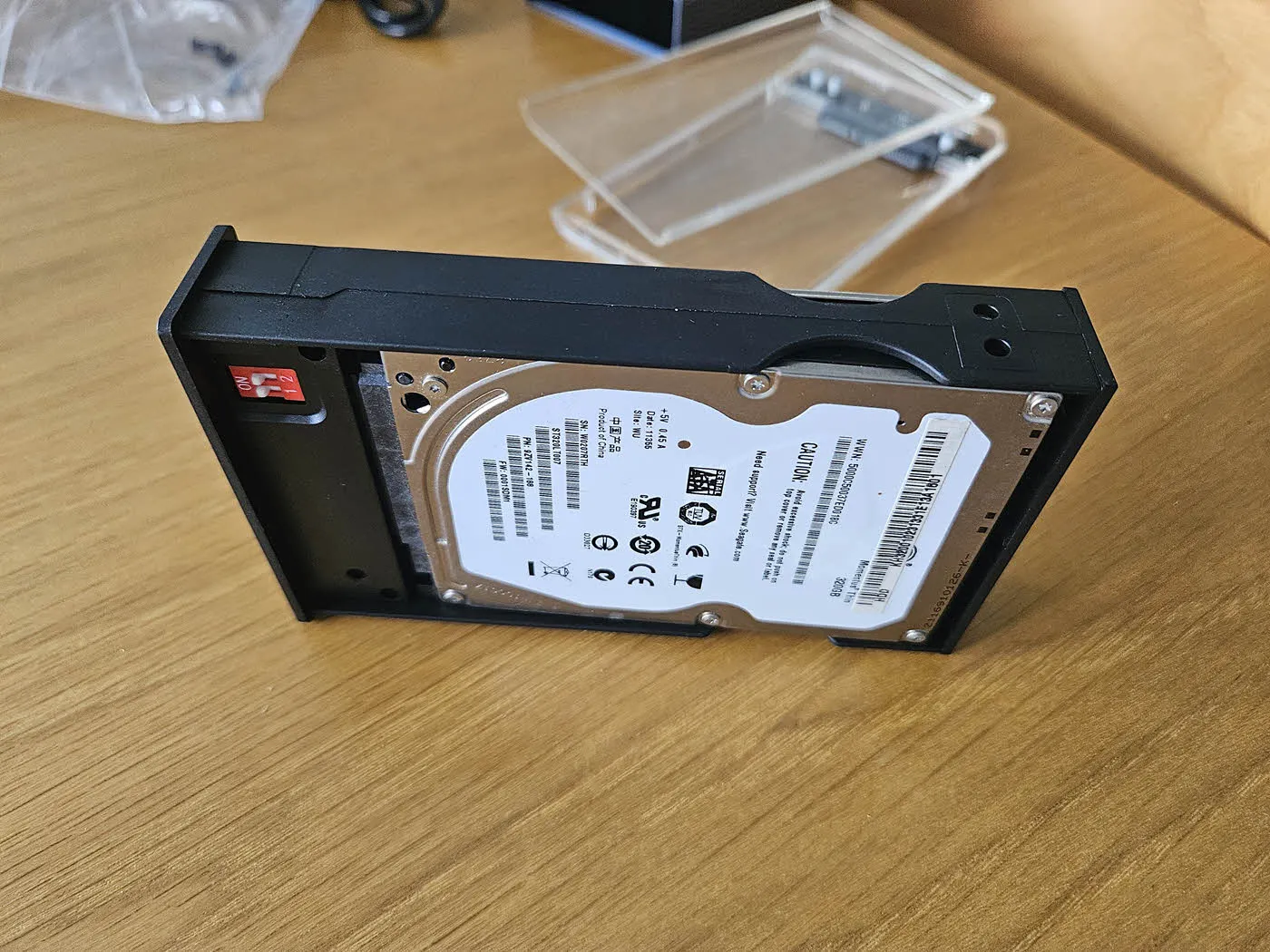

이 슬라이딩 HDD 내부 케이스 한쪽에 에 정말 오랫동안 보관하고 있던 시게이트 320 Giga Byte 용량의 HDD를 장책했다.

다른 한 쪽 에도 언제적 HDD인지 알 수도 없을 만큼 오래전에 노트북에서 적출한 250 Giga Byte 용량의 2.5인치 HDD를 장착했다.

이렇게 EC-7252라는 듀얼 외장하드 케이스에 2개의 제조사와 용량이 다른 HDD를 장착했다. EC-7252 듀얼 외장하드 케이스가 RAID 0과 1 그리고 JBOD와 SPAN 모드를 지원하기 때문에 RAID 설정에 따른 성능 테스트를 해보고자 한다.

EC-7252가 지원하는 RAID 모드

ACASIS의 EC-7252는 2.5인치 SATA HDD 또는 SSD 두 개를 장착해 사용할 수 있는 휴대용 듀얼 외장하드 케이스다. 제조사, 모델, 용량 등 스펙이 달라도 SATA 지원되는 일반적인 HDD는 대부분 지원하는 호환성을 자랑한다. EC-7252는 다음과 같이 4 종의 RAID 모드를 지원해 다양한 형태로 사용할 수 있다.

DIP 스위치 설정	RAID 설명
RAID 0	장착된 두 개의 HDD 중 더 작은 HDD 드라이브 용량의 2배만 사용할 수 있다. 즉 위와 같이 250 GB와 320 GB 용량 2개의 HDD를 장착했다면 500 GB 용량만 사용할 수 있다. 2개의 HDD가 1개의 HDD로 인식되며 디스크관리자에서 초기화 및 드라이브 포맷 후 사용할 수 있다. 만약 두 HDD 중 하나의 고장이 발생할 경우 모든 데이터를 잃을 수 있다. 파일 및 데이터는 두 HDD에 고르게 분산되어 저장되므로 가장 속도가 빠르다.
RAID 1	장착된 두 개의 HDD 중 더 작은 HDD 의 용량 만큼만 사용할 수 있다. HDD는 파일을 기록하게 되면 두 HDD에 복제하여 이중으로 저장한다. 하나의 HDD에서 에러 또는 고장이 발생해도 다른 HDD의 데이터를 사용해 복원할 수 있다. 만약 중요한 데이터와 파일을 저장하는 용도라면 RAID 1을 설정하여 사용할 것을 권장함 저장공간의 낭비가 가장 심하지만 가장 안전하게 데이터를 보관할 수 있다.
JBOD	두 개의 HDD가 모두 각각 독립적인 HDD로 인식된다. 그냥 USB C 타입 케이블 하나로 2개의 HDD를 식별하고 사용하는 것이다.
SPAN	두 개의 HDD 용량을 모두 합한 하나의 HDD로 인식된다. 두 HDD가 연속된 하나의 HDD로 사용된다. HDD 2개 중 1개에서 불량이 발생하면 데이터를 모두 잃는다.

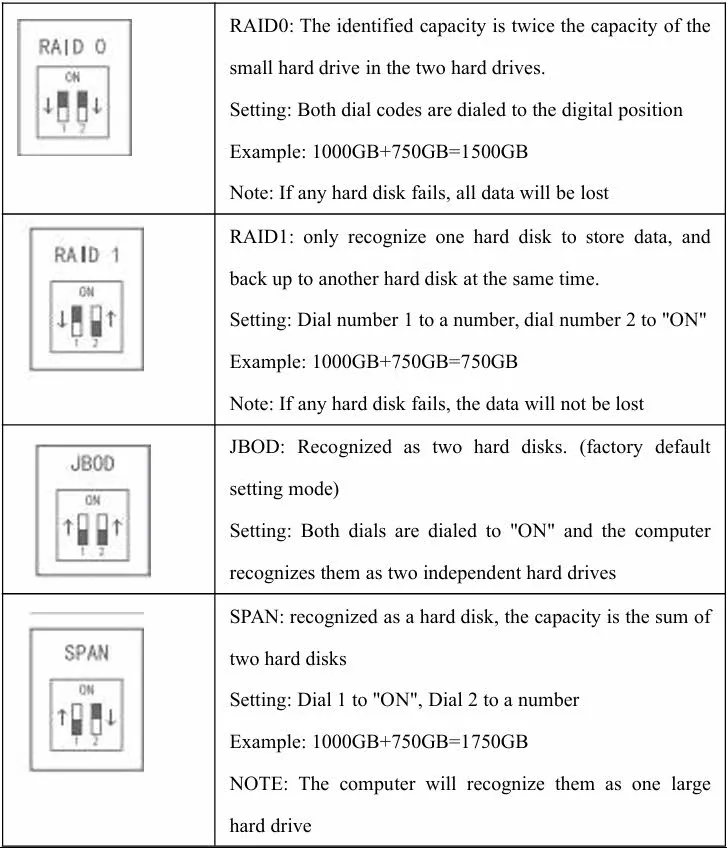

DIP 스위치 구성에 따른 RAID 모드 설정법은 다음과 같다.

EC-7252의 RAID 모드별 속도 테스트

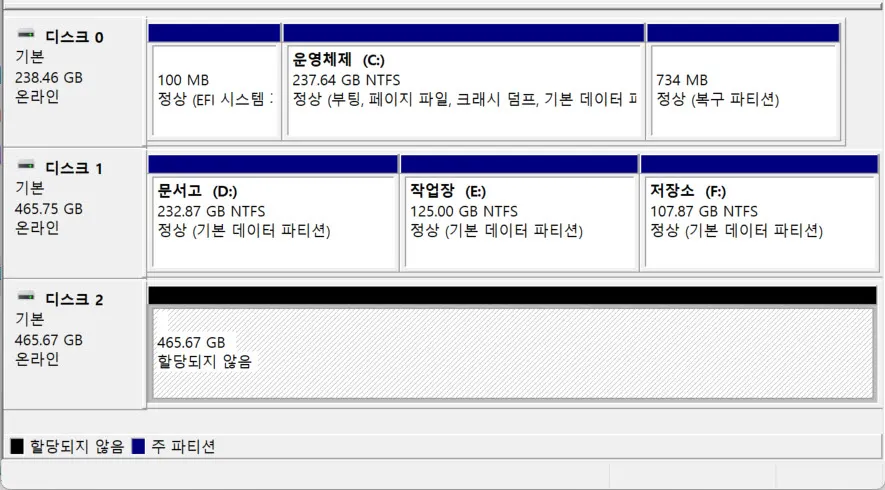

EC-7252 듀얼 외장하드 케이스를 RAID 0 으로 설정하면 다음과 같이 용량이 작은 HDD 용량의 2배에 해당하는 1개의 디스크가 인식됨을 알 수 있다.

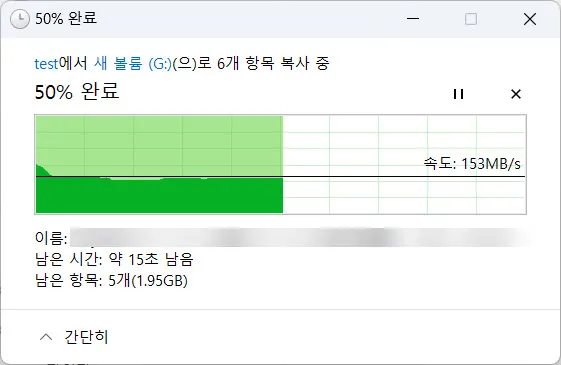

다음은 EC-7252를 RAID 0으로 설정된 드라이브로 복사할 때 전송속도다. 다른 모드 보다 2배까지 빠른 속도를 보인다. 아마도 두개의 디스크에 하나의 파일을 분산 저장하면서 동시에 쓰기 때문이다.

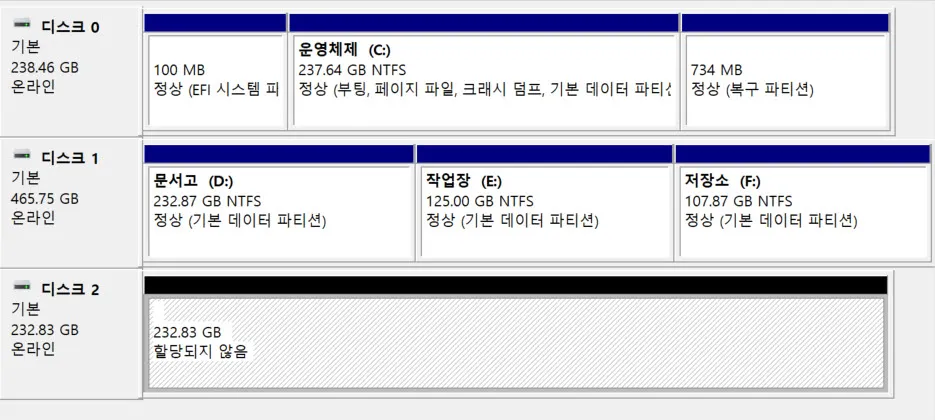

다음은 RAID 1 설정 시 인식되는 디스크의 용량이다. 두 디스크 중 작은 250 GB의 디스크 용량만큼만 사용할 수 있음을 알 수 있다.

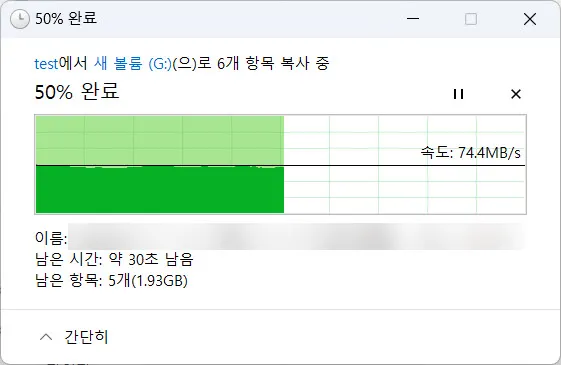

파일을 복사하면 일반적인 전송속도가 나온다. RAID 0 설정 시 보다 딱~ 절반의 속도가 나온다.

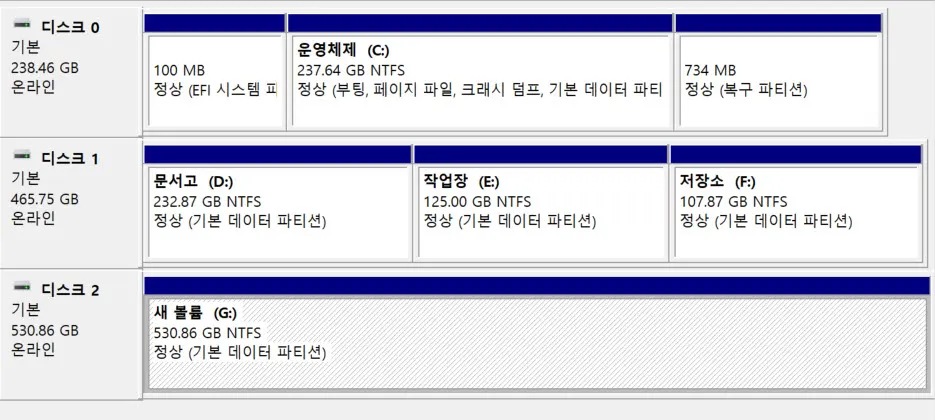

다음은 SPAN 모드 설정 시 인식되는 디크스 용량이다. 두 디스크의 용량을 모두 합한 용량을 사용할 수 있음을 알 수 있다.

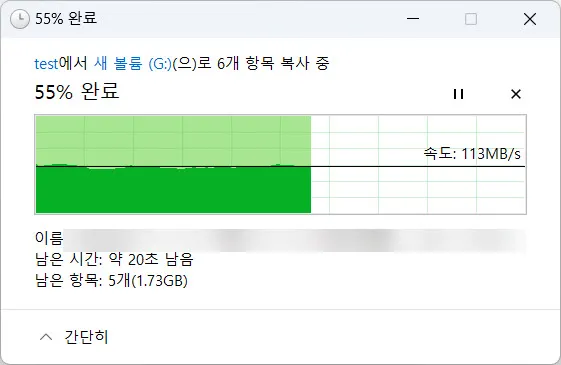

데이터의 전송속도는 RAID 0과 RAID 1의 딱~ 중간 정도 속도가 나온다. 아직 확인되지 않은 사실은 SPAN 모드를 통해 두 디스크를 일련된 연속 공간으로 인식하되 파일을 기록할 때 파일 단위로 두 디스크를 바꿔가며 저장하는지, 아니면 앞의 디스크에서부터 차곡차곡 파일을 써 나가는지 궁금할 분이다.

그럼에도 불구하고 파일의 복사 속드는 RAID 0일 때보다 빠르고 RAID 1일 때보다 조금 느린 수준의 속도를 보여줬다. 파일이 바뀔 때 마다 디스크를 바꿔가며 쓰는 것은 아닌지 궁금하다.

필자는 일단 RAID 0으로 설정하여 사용해보기로 했다.
